Canal de oțel

Ce sunt canalele de oțel?

A Canal de oțel, cunoscut și sub numele de canal C sau canal structural, este un tip de grindă de oțel carbon laminată la cald cu o secțiune transversală distinctă în formă de „C”. Acest profil constă dintr-o bandă verticală și două flanșe orizontale, oferind un raport excelent rezistență-greutate. Canalele din oțel sunt componente fundamentale în construcție și producție, apreciate pentru versatilitatea lor, capacitatea portantă și ușurința de fabricare. Sunt fabricate printr-un proces continuu de laminare la cald, care asigură proprietăți consistente ale materialului și precizie dimensională. Disponibili în diferite grade și dimensiuni, acestea servesc ca elemente primare ale cadrului, suporturi, bretele și cadre în nenumărate aplicații, de la infrastructura de construcții la mașini industriale și cadre pentru vehicule.

Specificații și proprietăți cheie

Înțelegerea specificațiilor tehnice ale canalelor din oțel este crucială pentru selectarea produsului potrivit pentru proiectul dumneavoastră. Mai jos sunt parametrii și proprietățile de bază.

Dimensiuni și secțiuni standard

Canalele de oțel sunt clasificate în funcție de adâncimea lor (înălțimea benzii), lățimea flanșei și grosimea benzii/flanșei. Standardele comune includ ASTM A36 (SUA), EN 10025-2 S275JR/S355JR (Europa) și AS/NZS 3679.1 (Australia/Noua Zeelandă).

• Adâncime (înălțimea benzii):Variază de la canale mici de 40 mm (aproximativ 1,5 inchi) până la secțiuni structurale mari de peste 400 mm (aproximativ 15,75 inchi).
• Lățimea flanșei:Elementele de sus și de jos orizontale; lățimea variază proporțional cu adâncimea.
• Grosime web:Grosimea secțiunii verticale, critică pentru rezistența la forfecare.
• Grosimea flanșei:Grosimea flanșelor orizontale, crucială pentru rezistența la încovoiere (moment).
• Greutate pe metru/picior:O funcție directă a dimensiunilor și densității oțelului (aprox. 7850 kg/m³).

Clasele materialelor și proprietățile mecanice

Performanța unui canal de oțel este definită de gradul său de material. Proprietățile mecanice cheie includ:

Finisaje de suprafață și acoperiri

• Murat și uleiat laminat la cald (HRPO):Calarul morii este îndepărtat prin decapare acidă, lăsând o suprafață curată, netedă, ideală pentru vopsire sau fabricare ulterioară.

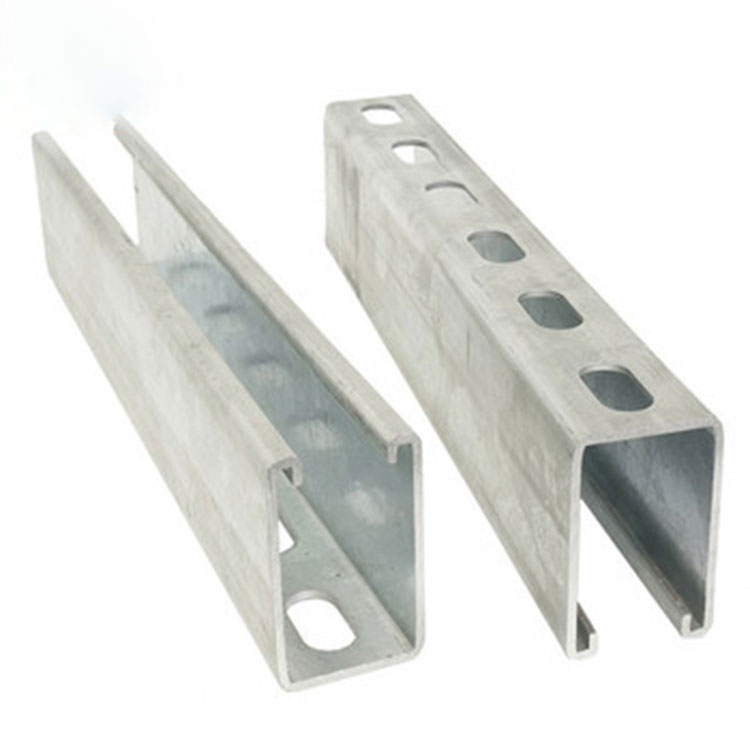

• Galvanizat (la cald sau electro):Se aplică un strat de zinc pentru a oferi o rezistență superioară la coroziune. Galvanizarea la cald oferă un strat mai gros și mai durabil pentru medii în aer liber sau dure.
• Grunduit/vopsit:Canalele pot fi furnizate cu un grund aplicat în magazin sau un strat de finisare în diferite culori pentru utilizare imediată și estetică îmbunătățită.
• Negru (scara moara):Condiția standard ca rulare cu un strat de oxid închis. Folosit adesea acolo unde finisajul suprafeței nu este critic sau înainte de prelucrare ulterioară.

Tabel detaliat cu parametrii produsului

Următorul tabel oferă o prezentare detaliată a dimensiunilor comune ale canalelor din oțel, bazate pe standardele ASTM. (Notă: „W” indică greutatea, „S” indică modulul secțiunii, „I” indică momentul de inerție).

Aplicații ale canalelor de oțel

Forma unică a canalului de oțel îl face indispensabil în numeroase sectoare.

• Construcție și infrastructură:Folosit ca pane și grinzi în clădiri metalice, buiandrug peste uși/ferestre, grinzi pentru podea, încadrare pentru pereți și tavane și în diafragmele podurilor.
• Fabricație industrială:Formați cadrele de bază pentru mașini grele, sisteme de transport, linii de asamblare, rafturi de depozitare și bancuri de lucru.
• Transport și automobile:Integrat în cadrul șasiului remorcii și camioanelor, cadrelor inferioare ale vagoanelor și ca elemente de întărire în caroserii vehiculelor.
• Arhitectural si bricolaj:Folosit în structuri decorative, balustrade, cadre de porți, unități de rafturi și diverse confecții personalizate datorită ușurinței lor de sudare și șuruburi.
• Sisteme de suport:Ideal pentru crearea de bretele, lupte și suporturi în schele, mezaninuri și indicatoare.

Canal de oțel: Întrebări frecvente (FAQ)

Care este diferența dintre un canal de oțel și un I-Beam?
Un canal de oțel are o secțiune transversală în formă de C cu două flanșe care se extind într-o direcție de la bandă. O grindă în I (sau grindă în H) are o formă de „I” sau „H” cu două flanșe care se extind în direcții opuse, oferind o rezistență semnificativ mai mare la îndoire în ambele axe x și y. Grinzile în I sunt utilizate în mod obișnuit pentru grinzile și grinzile primare, în timp ce canalele sunt adesea folosite pentru cadre secundare, contravântuiri și elemente de margine.

Cum aleg dimensiunea și gradul potrivite de canal de oțel pentru proiectul meu?
Selectarea depinde de trei factori principali: cerințele de sarcină, lungimea deschiderii și condițiile de mediu. Mai întâi, determinați sarcina totală (sarcină moartă + sarcină activă) pe care trebuie să o suporte canalul. În al doilea rând, luați în considerare intervalul neacceptat. Calculele tehnice sau software-ul ar trebui să fie utilizate pentru a determina modulul de secțiune (Sx) și momentul de inerție (I) necesar pentru a preveni deformarea excesivă sau defecțiunea. În al treilea rând, alegeți gradul în funcție de rezistența necesară (de exemplu, A572 Grad 50 pentru solicitări mai mari) și stratul de acoperire pe baza expunerii (de exemplu, galvanizat pentru utilizare în exterior). Consultarea unui inginer structural este întotdeauna recomandată pentru aplicațiile portante.

Canalele de oțel pot fi tăiate, găurite și sudate cu ușurință?
Da, unul dintre avantajele majore ale canalelor structurale din oțel este lucrabilitatea lor excelentă. Ele pot fi tăiate curat cu ferăstraie cu bandă, ferăstrău abraziv sau tăietoare cu plasmă. Găurirea și perforarea găurilor pentru șuruburi este simplă cu echipamente standard pentru prelucrarea metalelor. Sudarea este foarte fezabilă folosind procese obișnuite, cum ar fi sudarea Stick (SMAW), MIG (GMAW) sau Flux-Cored (FCAW). Preîncălzirea poate fi necesară pentru secțiunile mai groase sau anumite grade de înaltă rezistență pentru a preveni fisurarea. Urmați întotdeauna procedurile de sudare adecvate pentru tipul de oțel specific.

Care sunt principalii factori care afectează prețul canalelor de oțel?
Pretul este influentat de: 1)Costurile materiilor prime:Prețurile globale ale mărfurilor de oțel. 2)Clasa si calitate:Oțelurile de înaltă rezistență sau rezistente la intemperii costă mai mult decât A36 de bază. 3)Dimensiune și greutate:Secțiunile mai mari și mai grele necesită mai mult material. 4)Procesare și finisare:Oțelul negru direct prin frecare este cel mai ieftin; tăierea la lungime, găurirea, galvanizarea sau vopsirea adaugă costuri. 5)Cantitatea și cererea pieței:Achizițiile în vrac au de obicei un cost unitar mai mic, iar prețurile fluctuează în funcție de cererea pieței.

Cum ar trebui să fie depozitate și manipulate canalele de oțel la fața locului?
Depozitați canalele la nivel, blocaj uscat (lemn sau beton) pentru a preveni contactul cu umiditatea și murdăria. Stivuiți-le ordonat, cu sprijin adecvat pentru a preveni îndoirea sau răsucirea. Utilizați echipamente de ridicare adecvate, cum ar fi bare de împrăștiere sau stivuitoare cu accesorii adecvate pentru a ridica pachetele în mod uniform - nu ridicați niciodată cu lanțuri sau curele plasate într-un singur punct, deoarece acest lucru poate provoca deformare permanentă. Protejați finisajele galvanizate sau vopsite de abraziune în timpul manipulării.

Ce înseamnă „A36” sau „S355” în desemnarea gradului?
Acestea sunt specificații standard stabilite de organizații precum ASTM International (A36) sau Comitetul European pentru Standardizare (S355 în EN 10025). „A36” definește compoziția chimică și proprietățile mecanice (limita de curgere, rezistența la rupere) pentru oțelul de structură carbon. „S355” indică o limită de curgere minimă de 355 MPa. Literele și numerele care urmează (de exemplu, JR, J0, K2) indică rezistența la impact la temperaturi specificate și practica de dezoxidare.

Există alternative ușoare la canalele standard din oțel?
Pentru aplicațiile în care greutatea este o problemă critică, dar este nevoie de un anumit suport structural, alternativele includ: 1)Canale din aluminiu:Mai ușor și rezistent la coroziune, dar cu rezistență mai mică și costuri mai mari. 2)Fibră de sticlă sau canale compozite:Folosit în medii foarte corozive (instalații chimice) sau unde este necesară neconductivitate electrică. 3)Structură din oțel de ecartament ușor (studii/șine):Formată la rece din tablă de oțel mai subțire pentru pereți interiori neportanți sau suport de placare. Alegerea depinde de rezistența specifică, de cerințele de mediu și de buget.
